针对管管对接出现的错边与缝隙，满足自动焊接对接要求，方便夹层内对接点焊。

管径范围：19.05~76.2mm可拆卸夹具跟换不同型号管径。

BQ3.0

管管组对夹钳

 使用说明书

     设备编号：

………………………

  ………………………

目录

1 安全警示

2 产品结构

3 性能用途

4 技术参数

5 操作

6 维护

7  客户服务

1   安全警示

注意：在使用夹钳时，为防止掉落、受伤的危险，必须注意以下基本的安全措施。请在使用该夹钳前阅读所有提示，并保存好安全提示。

Ø 只能在无缺陷状态下使用设备，且必须注意安全提示。

Ø 本文档必须完整地保存在设备附近。

Ø 必须注意常规的事故预防规定。

1.1  使用规定

本设备仅适用于管外径￠19·￠76不锈钢管与管组对夹钳；

1.2 安全规定

Ø 只能使用本说明书所述的尺寸和材料；

Ø 仅允许使用原厂备件和生产原料；

Ø 每日检查外部可识别的损伤和缺陷。立即对损伤和缺陷加以排除；

Ø 仅当电气保护装置正常时才允许操作设备；

Ø 固定夹具螺纹孔必须一直保持无尘，必要时加以清洁；

1.3  安全工作

Ø 发现异常应立即停止设备工作同时通知责任人或者厂家售后服务部门；

Ø 确保所有的操作都是在安全的工作状态下；

Ø 在使用夹钳进行工作时请佩戴手套和防护面具；

Ø 在结束每个工作过程后请放置不一掉落的安全位置或者工具盒内；

1.4  回收处理

夹钳中含有大量的有价值的原材料可供重复利用，报废后需要提供给回收金属的回收商；

2 产品结构及尺寸

2.1   附件

2.1.1   常规夹具如果需要其他请提前说明定制夹具。

3  性能用途

3.1   性能

BQ3.0夹钳用于不锈钢管与管组对夹持的装备，以利于钨极氩弧焊对焊点组对各种状态的要求；

Ø 便携式可更换、不锈钢的夹具；

Ø 夹具具有不同的直径也可以根据客户定制；

Ø 快速装夹，方便便携；

3.2  用途

 3.3   材料

   含不锈钢等材料；

警告: 在高空作业时防止夹具体坠落砸伤或者损坏夹钳体；

4   技术参数

5  操作

5.1  开箱检查

Ø 检查供货是否完整和是否存在运输损伤；

Ø 请将缺少的零件或者运输损伤通知销售商；

5.2  供货范围（保留产品变更的权利）

Ø 1件夹钳本体；

Ø 1件包装箱；

Ø 1套标准夹具(客户定制夹具请查看附件)；

Ø 1件更换夹具工具；

Ø 1份说明书；

5.3 运输

此设备为便携设备，不需要专业的搬运设备；

5.4  操作过程

5.4.1  打开

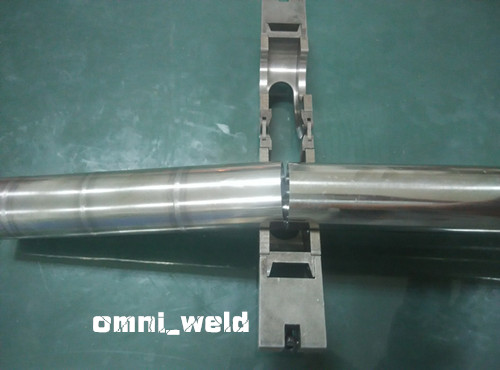

1) 打开夹钳体；

2) 放入管与管之间；

5.4.2   夹持

高空作业!防止坠落!

Ø 在工作时必须一直佩戴保护手套；

Ø 在点焊管件是佩戴护目镜；

1) 将电极以期望的管件放入相应直径的孔内；

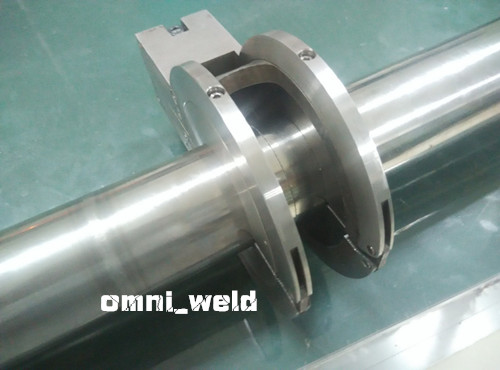

2) 通过旋钮拧紧夹钳体，夹钳闭合后固定管与管；

5.4.3   调节管与管的间隙

1)  通过转动或者水平移动管件减少管件之间的间隙；

5.4.4   点焊

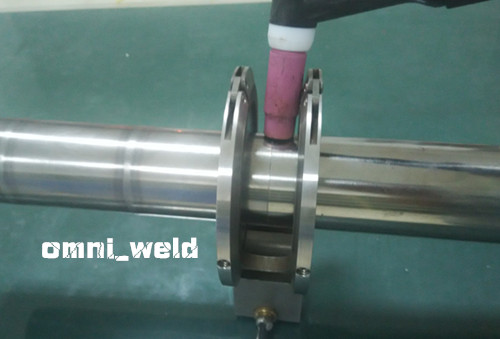

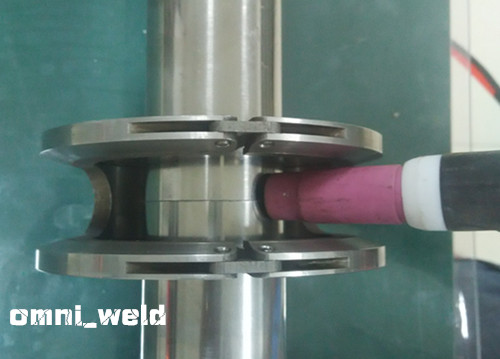

1） 将焊枪插入中间槽中；

2） 启动焊接点焊时间与电流根据壁厚来做相应的调节；

5.4.5   结束组对

 1） 拧松旋钮，打开夹钳体取出管件；

5.5   更换夹具

5.5.1   拆卸夹具

1） 松开固定磨头的内六角螺钉，将夹具取下；

2）更换夹具；

3） 重新安装螺钉及夹具；

6  维护

每日维护：

Ø 保持夹具的螺纹孔无灰尘，必要时加以清洁；

Ø 检查夹具与固定螺钉必须紧固；

Ø 清洁夹具

故障排除：
